AC- vs. DC-gekoppelte Batteriespeicher in Photovoltaik: Der Leitfaden für hybride Systeme

Bei der Integration von Batteriespeichern in die Planung eines Solarkraftwerks ist die Wahl zwischen AC- und DC-Kopplung wesentlich. Beide Ansätze haben spezifische Vor- und Nachteile, die die Projektleistung und die Kosten deutlich beeinflussen.

Hier wird fortschrittliche Planungssoftware zum entscheidenden Faktor. PVcase Ground Mount bietet innovative Funktionen an, die die Batteriespeicher-Integration optimieren und es einfacher denn je machen, beide Kopplungsarten in diese kritische Infrastruktur einzubinden.

AC-Kopplung

• Primärer Einsatz: Retrofitting (Nachrüstung)

• Wechselrichter: 2 (PV-WR + Batterie-WR)

• Effizienz (Ladung): niedriger (DC-AC-DC)

• Systemkomplexität: niedrig (Modular)

• LCOS-Potenzial: höher durch Wandlungsverluste

DC-Kopplung

• Primärer Einsatz: Neubau-Projekte

• Wechselrichter: 1 (Hybrid-Wechselrichter)

• Effizienz (Ladung): höher (Direkt DC-DC)

• Systemkomplexität: hoch (abgestimmte Komponenten)

• LCOS-Potenzial: niedriger durch "Clipped Energy"

So unterscheiden sich AC- und DC-Systeme technisch

Die Art der Kopplung in der Photovoltaik beschreibt, wie ein Batteriespeicher-System mit der elektrischen Architektur eines Kraftwerks verbunden ist. Im Falle eines Solarkraftwerks bestimmt sie den Stromfluss zwischen der Batterie, dem PV-Feld und dem Stromnetz. Die beiden gängigsten Methoden sind DC-gekoppelte und AC-gekoppelte Batteriespeicher .

Der fundamentale Unterschied beider Ansätze liegt im Punkt der Systemintegration: Während die AC-Kopplung den Speicher als technisch eigenständige Einheit behandelt, die erst auf der Netzseite mit der Solaranlage interagiert, setzt die DC-Kopplung auf eine tiefgreifende energetische Verschmelzung bereits auf Modulebene.

Dabei ist die Wahl der Kopplungsmethode der Hebel für die wirtschaftliche Tragfähigkeit des Projekts. In Deutschland hat sich hierfür der LCOS (Levelized Cost of Storage) als zentraler KPI etabliert.

Der LCOS berechnet die Kosten pro gespeicherte und wieder abgegebene Kilowattstunde über die gesamte Lebensdauer des Systems. Die Kopplungsart beeinflusst diesen Wert erheblich durch Unterschiede in der Effizienz, den CAPEX und den langfristigen Betriebskosten (OPEX).

So funktioniert ein AC-gekoppelter Batteriespeicher im Detail

Auf einen Blick:

• Komponenten: separater Solar- und BESS-Wechselrichter.

• Anwendungsfall: Bestandsprojekte und hohe Redundanzanforderungen.

• Vorteil: Unabhängige Skalierbarkeit von PV und Speicher.

Funktionsweise

Bei der AC-Kopplung wird der Speicher an die Wechselstromseite (AC) des Solarsystems angeschlossen. Sowohl das PV-Feld als auch das Batteriespeicher-System nutzen eigene Wechselrichter, um Gleichstrom (DC) in Wechselstrom (AC) umzuwandeln.

Die Solarmodule erzeugen DC-Leistung, die vom Solar-Wechselrichter in AC umgewandelt wird. Dieser Strom kann entweder direkt ins Netz fließen oder auf einen AC-Bus geleitet werden. Zur Speicherung wird der Strom vom AC-Bus zum BESS-Wechselrichter geführt, dort wieder in DC umgewandelt und in die Batterie geladen. Bei Bedarf wird die gespeicherte Energie vom BESS-Wechselrichter erneut in AC umgewandelt.

Was sind die Vorteile eines AC-gekoppelten Batteriespeichers?

• Retrofitting: nahtlose Nachrüstung ohne Eingriff in die bestehende DC-Infrastruktur.

• Interoperabilität: flexible Kombination von Wechselrichtern unterschiedlicher Hersteller.

• Skalierbarkeit: Unabhängige Erweiterung von PV-Leistung und Speicherkapazität.

• VDE-Konformität: vereinfachte Zertifizierung durch regulatorische Trennung der Einheiten.

• Messgenauigkeit: präzise, getrennte Erfassung von Erzeugung und Ausspeisung.

Maximale Flexibilität in der Systemarchitektur und Skalierung

Ein wesentlicher Pluspunkt der AC-Kopplung in der Photovoltaik liegt in der herstellerunabhängigen Systemgestaltung. Da Solar- und Speichersysteme selbstständig auf der AC-Seite agieren, können Planer modernste BESS-Komponenten in Parks integrieren, deren Solar-Wechselrichter technisch bereits veraltet sind.

Diese modulare Freiheit erlaubt es zudem, die Batteriekapazität exakt auf den aktuellen Bedarf zuzuschneiden, ohne das Spannungsniveau oder die Auslegung des PV-Feldes berücksichtigen zu müssen. Auch die DC-Verkabelung innerhalb des Batteriespeicher-Containers vereinfacht sich, da diese isoliert vom restlichen Kraftwerk betrachtet wird.

Regulatorische Vorteile und Zertifizierung nach VDE-AR-N 4110

In der deutschen Planungspraxis erweist sich ein AC-gekoppelter Batteriespeicher oft als der schnellste Weg zur Inbetriebnahme. Da das System regulatorisch meist als zwei getrennte Erzeugungseinheiten (EZE) behandelt wird, bleiben bestehende Anlagenzertifikate bei einer Erweiterung oft unberührt.

Die Komplexität der Modellierung für eine dynamische Netzstützung reduziert sich erheblich, da der Speicher als eigenständige Einheit am Netzanschlusspunkt (NAP) gemeldet wird. Dies minimiert das Risiko langwieriger Neuzertifizierungen und stellt sicher, dass Bestandsanlagen ohne große bürokratische Hürden fit für den modernen Energiemarkt werden.

Was sind die Nachteile eines AC-gekoppelten Batteriespeichers?

• Wandlungsverluste: Zusätzliche Umwandlungsschritte senken den Wirkungsgrad um 1 % bis 3 %.

• Investitionskosten: Höhere CAPEX durch doppelte Wechselrichter-Hardware (PV & BESS).

• LCOS-Druck: Niedrigere Round-Trip-Effizienz steigert die Kosten pro gespeicherten kWh.

Energetische Effizienz und die Auswirkungen der Mehrfach-Energieumwandlung

Der größte technische Nachteil der AC-Kopplung in der Photovoltaik ist die Kette der Energieumwandlung. Da der Strom den Weg von DC (Module) zu AC (Netz/Bus), wieder zu DC (Batterie) und schließlich zurück zu AC (Verbrauch) nehmen muss, entstehen bei jedem Schritt thermische Verluste.

Diese kumulierten Wirkungsgradverluste führen dazu, dass ein Speicher im direkten Vergleich weniger der ursprünglich erzeugten Solarenergie für die spätere Nutzung bereitstellen kann als ein DC-System. Für Projekte, bei denen jedes Prozent Ertrag zählt, ist dieser physikalische Faktor ein entscheidendes Gegenargument.

Ökonomische Bilanz: Hardware-Investitionen und LCOS

Aus betriebswirtschaftlicher Sicht führt die AC-Kopplung zu einer effektiven Verdopplung der Leistungselektronik. Da sowohl das PV-Feld als auch das BESS über einen eigenen, vollwertigen Wechselrichter verfügen müssen, steigen die Anfangs-Hardwarekosten (CAPEX) an. Dieser Umstand, kombiniert mit den oben genannten Wandlungsverlusten, erhöht den LCOS.

Ein AC-gekoppelter Batteriespeicher muss daher meist durch geringere Installations- oder Integrationskosten (insbesondere beim Retrofitting) gerechtfertigt werden, um gegenüber der hocheffizienten DC-Konkurrenz wettbewerbsfähig zu bleiben.

So optimiert ein DC-gekoppeltes Batteriespeicher-System den Wirkungsgrad

Auf einen Blick:

• Komponenten: Laderegler/DC-DC-Steller + Hybrid-Wechselrichter.

• Wirkungsgrad: Höchste Effizienz beim Laden direkt vom Modul.

• LCOS-Faktor: Verhindert Energieverlust bei Netzbegrenzung (Clipping).

Funktionsweise:

Bei der DC-Kopplung wird der Speicher auf der Gleichstromseite (DC) des Solarsystems integriert.

Ein entscheidendes Element ist hier der DC/DC-Steller (Buck-Boost-Konverter), der die variablen Spannungen des PV-Feldes und der Batterie an den gemeinsamen DC-Bus anpasst. Ein Hybrid-Wechselrichter wandelt schließlich die kombinierte DC-Leistung in AC-Strom um.

Die Vorteile eines DC-gekoppelten Batteriespeichers:

• Wirkungsgrad: höchste Effizienz durch direkten DC-Stromfluss ohne mehrfache AC-Wandlung.

• Hardware-Optimierung: Einsatz eines zentralen Hybrid-Wechselrichters reduziert die Komponentenanzahl.

• Ertrags-Maximierung: effektive Nutzung von „Clipped Energy“ und bessere Performance bei Schwachlicht.

• Netz-Stabilität: sichereres DC-Overpooling schützt vor der Überschreitung von Einspeisegrenzen.

• Zentrale Steuerung: minimierte Systemkomplexität durch einheitliche Energieflusskontrolle.

Physikalische Effizienz und intelligente Ertragsnutzung

Ein wesentlicher Vorteil, den DC-gekoppelte Batteriespeicher bieten, ist die erhebliche Reduktion der Round-Trip-Verluste. Da der Strom direkt von den Modulen über einen DC/DC-Steller in die Batterie fließt, entfallen die verlustbehafteten Wandlungsschritte in den Wechselstrombereich.

Besonders bei großen Solarparks führt diese DC-Kopplung zu einem optimierten LCOS, da sogenannte „Clipped Energy“ – also Energie, die am AC-Netzanschlusspunkt aufgrund von Begrenzungen abgeregelt werden müsste – verlustfrei in den Speicher geleitet werden kann.

Auch bei geringer Einstrahlung (Schwachlicht) arbeitet ein DC-gekoppelter Batteriespeicher effizienter, da die Schwellenwerte für die Aktivierung der Ladeprozesse auf der DC-Seite niedriger liegen.

Systemarchitektur und wirtschaftliche Skaleneffekte

Durch die Integration der Speicherkomponenten auf der Gleichstromseite lassen sich die Hardwarekosten bei Neubauten besser ausbalancieren. Statt zwei separater Wechselrichtersysteme für PV und BESS kommt ein einzelner, leistungsfähiger Hybrid-Wechselrichter zum Einsatz.

Diese Kopplung vereinfacht nicht nur die physische Installation und den Platzbedarf vor Ort, sondern auch die kommunikative Koordination des Gesamtsystems. Ein zentrales Steuergerät leitet den gesamten Energiefluss, was die Fehleranfälligkeit reduziert und die Wartung vereinfacht.

Zudem ermöglicht dieses Setup ein aggressiveres DC-Overpooling, wodurch die installierte DC-Leistung weit über der genehmigten AC-Einspeiseleistung liegen kann, ohne langwierige Neuprüfungen des Netzanschlussvertrags zu riskieren.

Die Nachteile eines DC-gekoppelten Batteriespeichers:

• Nachrüstbarkeit: hoher wirtschaftlicher Aufwand bei Bestandsanlagen durch notwendigen Wechselrichtertausch.

• Design-Komplexität: anspruchsvolles Engineering des gemeinsamen DC-Busses und der Verkabelung.

• Skalierung: erschwerte Erweiterung bestehender Systeme durch strikte Spannungskonformität.

• Zertifizierungs-Aufwand: komplexes Gesamtsystem-Zertifikat nach VDE-AR-N 4110 erforderlich.

Herausforderungen bei der Systemintegration und Skalierbarkeit

Die Implementierung von DC-gekoppelten Batteriespeichern erfordert bereits in der frühen Designphase eine exzellente Planung. Im Gegensatz zur AC-Variante ist die Umrüstung bestehender AC-Anlagen auf eine DC-Kopplung oft unwirtschaftlich, da sie eine komplette Neuverkabelung und den Austausch der vorhandenen Solar-Wechselrichter gegen Hybrid-Geräte erzwingt.

Auch die spätere Erweiterung der Speicherkapazität oder die Integration unterschiedlicher DC-Quellen ist komplexer: Jede Komponente muss hinsichtlich der Spannungsniveaus und der Steuerung perfekt auf den gemeinsamen DC-Bus abgestimmt sein. Eine DC-Kopplung verzeiht hier weniger Planungsungenauigkeiten als ein modulares AC-System.

Regulatorische Hürden und komplexe VDE-Zertifizierung

Ein oft unterschätzter Nachteil der DC-Kopplung in der Photovoltaik ist der Zertifizierungsprozess in Deutschland. Nach den Richtlinien VDE-AR-N 4110/4120 müssen der Wechselrichter und die gesamte BESS-Steuerung als ein integratives Gesamtsystem zertifiziert werden.

Dies stellt enorme Anforderungen an die Modellierung der dynamischen Netzstützung – insbesondere bei der Betrachtung von Fehlerszenarien wie negativen Sequenzströmen.

Während AC-Systeme oft von einer getrennten Betrachtung profitieren, führt die tiefe Verschmelzung bei einem DC-gekoppelten Batteriespeicher dazu, dass jede Änderung am System eine umfangreiche Neubewertung der Konformität nach sich ziehen kann.

So vereinfacht PVcase Ground Mount die Batteriespeicher-Integration

Auf einen Blick:

• Automatisierung: automatische Erstellung von Einliniendiagrammen (SLD).

• Fehlervermeidung: präzise Berechnung von Spannungsabfällen in der DC-Verkabelung.

• Zeitersparnis: integrierte Stücklisten (BOM) für beide Kopplungsarten.

Unabhängig von der gewählten Kopplungsart ist das richtige Werkzeug für eine präzise PV-Planung entscheidend. Entwickler und Elektroingenieure stehen bei Hybridsystemen häufig vor zeitaufwendigen manuellen Berechnungen und Fehlerquellen.

PVcase Ground Mount adressiert diese Probleme direkt mithilfe leistungsstarker Funktionen für AC- und DC-gekoppelte Systeme.

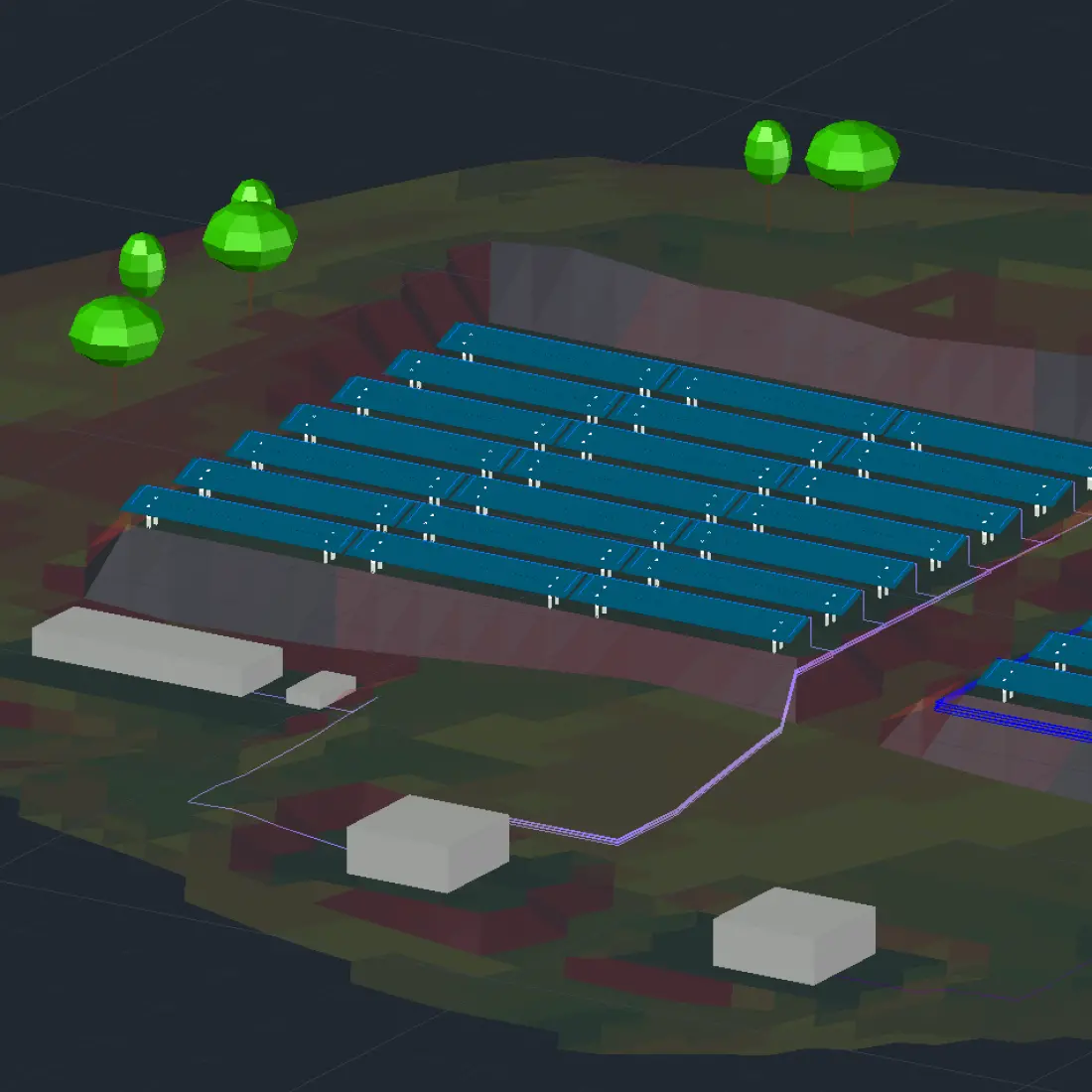

Vorteile der AC-Batteriespeicher-Integration

Die Platzierung von BESS-Komponenten, die Generierung der AC-Verkabelung und die Berechnung von Spannungsabfällen werden massiv vereinfacht. Zudem aktualisiert die Software automatisch Stücklisten (BOM) und Einliniendiagramme (SLD), was die Dokumentationszeit drastisch reduziert und menschliche Fehler minimiert.

Vorteile der DC-Batteriespeicher-Integration

Neben der Auswahl der Kopplung für Speichersysteme müssen für den Erfolg eines Solarprojekts eine Vielzahl von Faktoren berücksichtigt werden. Erfahren Sie in unserem Webinar, wie die PVcase-Plattform den gesamten Entwicklungsprozess vereinfacht und beschleunigt.

Fazit: Die Entscheidung mit den richtigen Werkzeugen treffen

Die Wahl zwischen AC- und DC-Kopplung ist ein strategisches Abwägen für die Projektentwicklung: Die AC-Variante bietet maximale Unabhängigkeit und Planungssicherheit bei der Erweiterung bestehender Portfolios. Die DC-Variante hingegen zielt auf eine physikalische Effizienzmaximierung ab, um jede verfügbare Kilowattstunde – insbesondere jene, die sonst durch Netzbegrenzungen verloren ginge – direkt im LCOS nutzbar zu machen.

Die Entscheidung für eine Architektur stellt somit die Weichen für das spätere Ertragsmodell und die regulatorische Komplexität im Genehmigungsprozess.

PVcase Ground Mount bietet Solarfachleuten die notwendigen Werkzeuge, um komplexe Hybrid-Solarkraftwerke präzise zu planen, zu optimieren sowie zu dokumentieren. Durch die Integration beider BESS-Welten hilft die Software dabei, Design-Hürden zu überwinden und effiziente, kostengünstige und genehmigungsfähige Erneuerbare-Energien-Lösungen zu realisieren.
